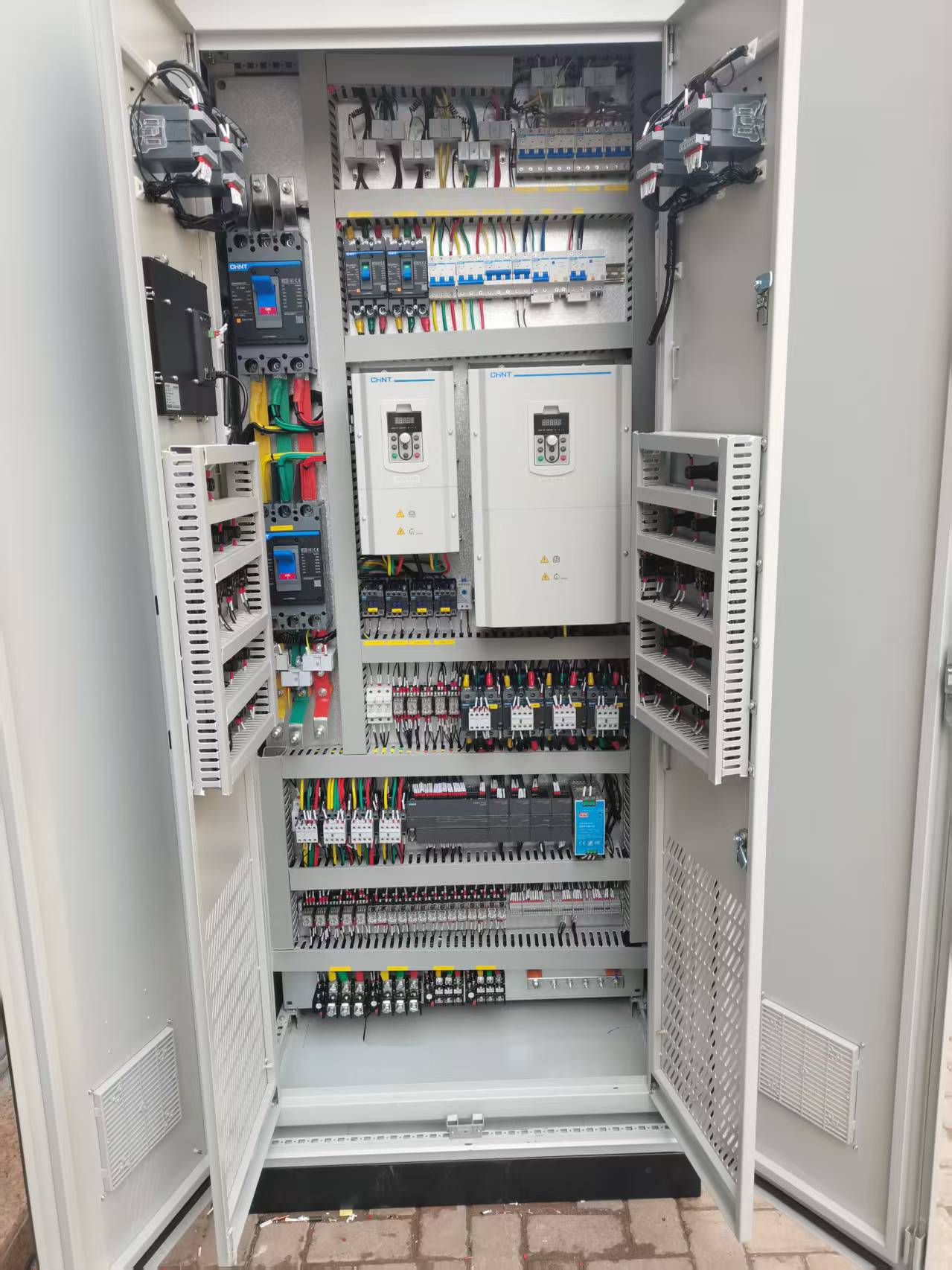

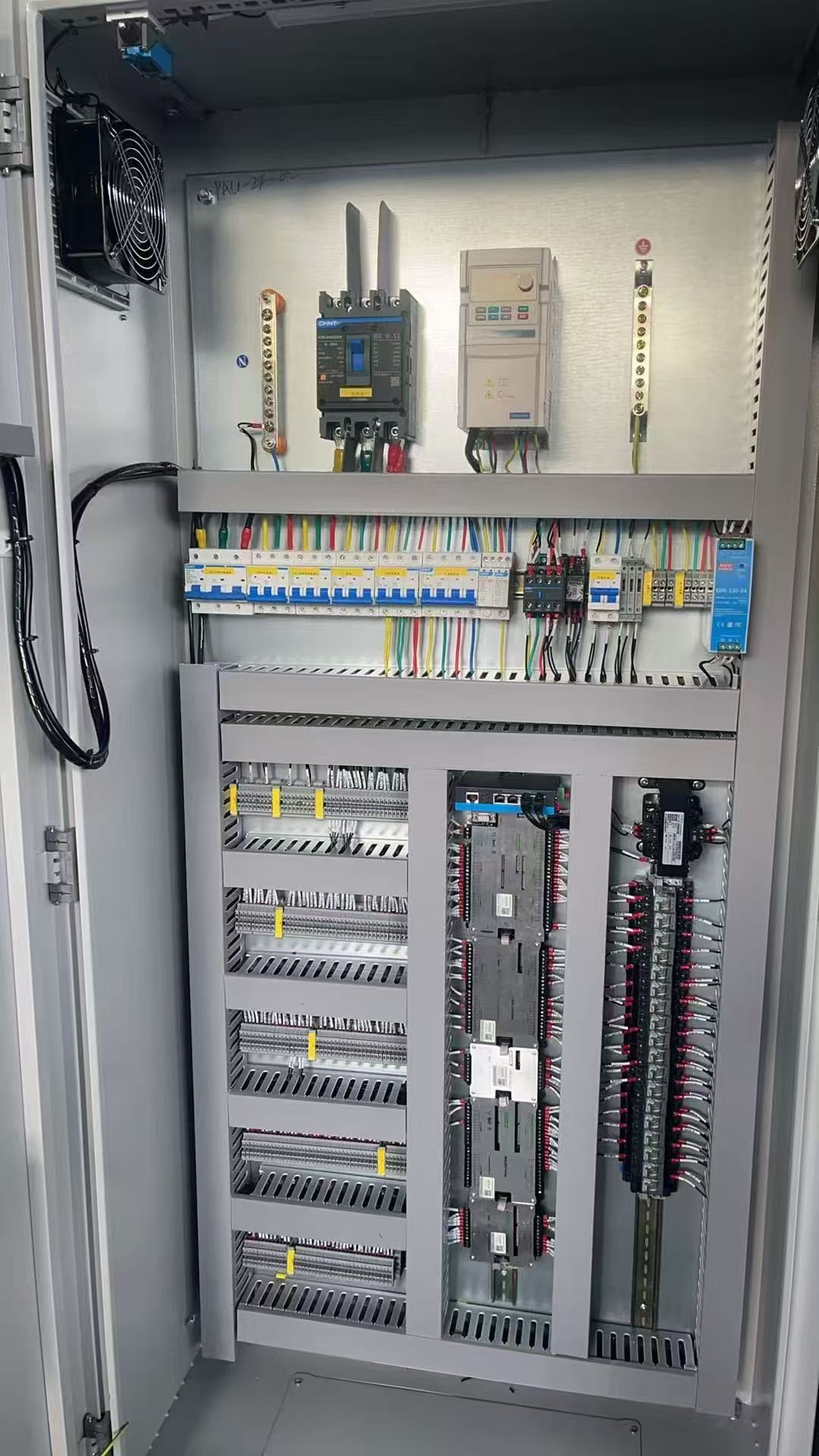

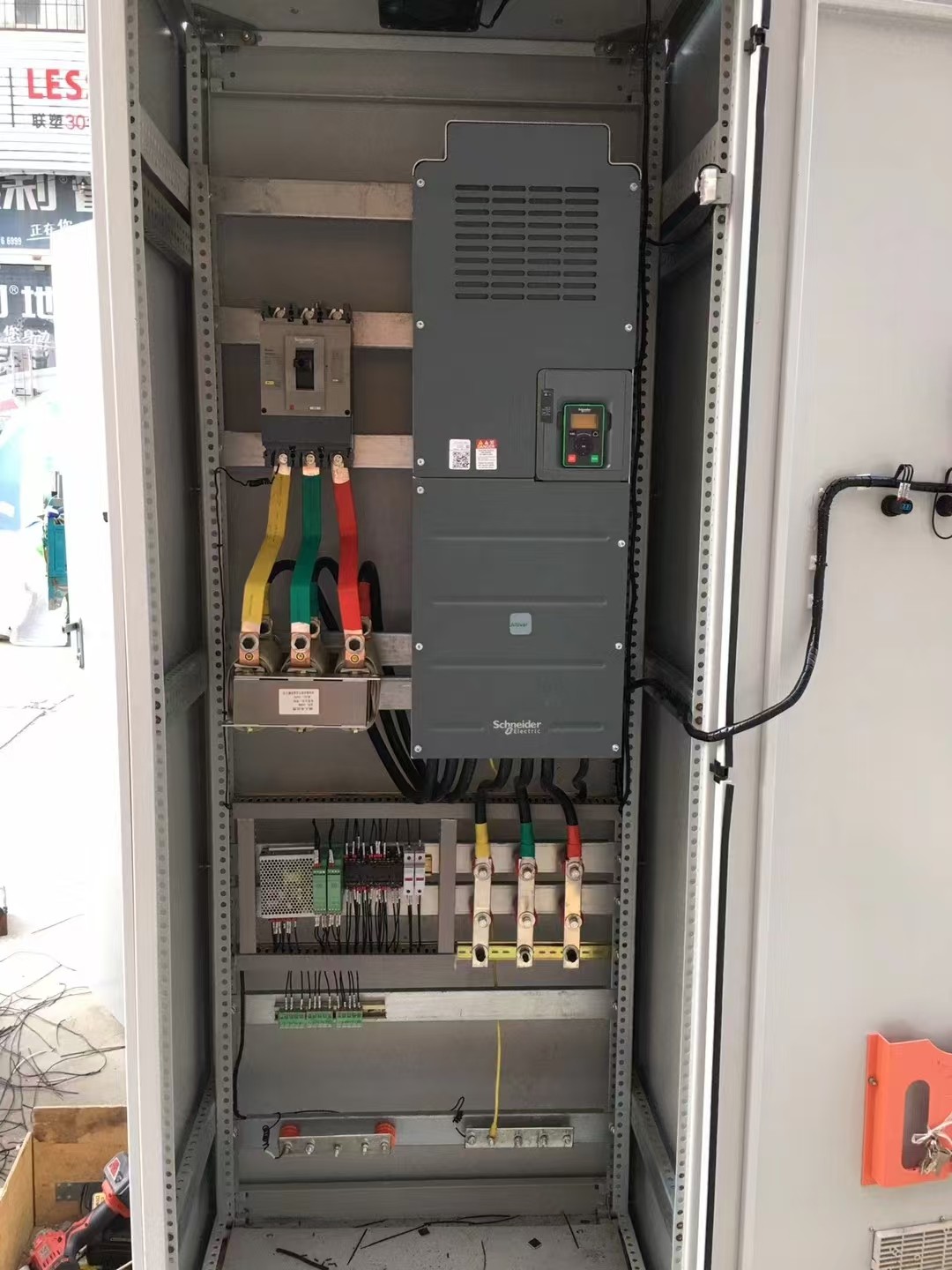

低压控制柜
|
|
|
|
| 参数类别 | 具体项目 | 典型参数/范围 | 说明 |
|---|
| 基本电气参数 | 额定工作电压 | 380V | 主电路电压，部分资料提到可达500V 。 |
| 辅助电路电压 | AC 220/380V， DC 110/220V | 用于控制、信号、照明等辅助回路。 |
| 额定绝缘电压 | 400V / 660V | 部分厂家可做到500V 或 660V 。 |
| 额定频率 | 50Hz | 部分厂家支持60Hz 。 |
| 额定工作电流 | 10A 至 630A | 范围很广，具体取决于内部配置。 |
| 水平母线额定电流 | 通常 ≤ 630A | 部分厂家可做到800A 。 |

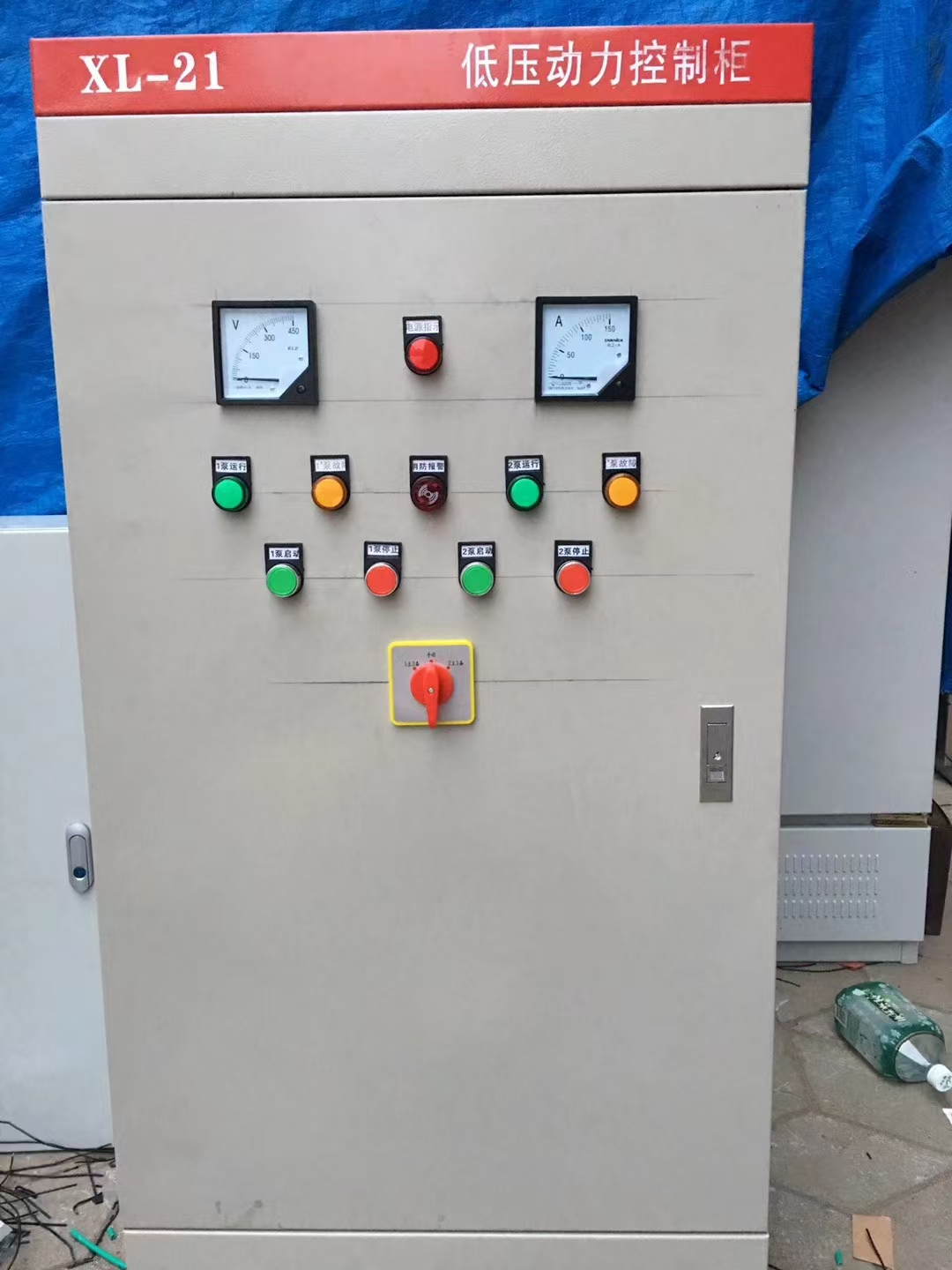

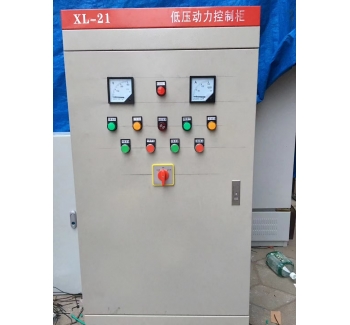

| 分断与耐受能力 | 额定短路开断电流 | 15kA | 这是XL-21柜的常见分断能力指标。 |
| 额定短时耐受电流 | 15kA | 指1秒钟内能承受的短路电流冲击。 |
| 额定峰值耐受电流 | 31.5kA | 指能承受的短路电流最大瞬时值。 |
| 额定关合电流 | 63kA | 指开关能承受的短路关合能力。 |
| 机械结构与防护 | 柜体高度 | 1600 - 1900mm | 不同厂家差异较大，也有2200mm左右的产品。 |
| 柜体宽度 | 600, 700, 800, 1000mm | 不同宽度适应不同的回路数量和要求。 |
| 柜体深度 | 400mm 左右 | 常见深度为400mm，部分可达700mm以上 。 |
| 防护等级 | IP30 (最常见) | 可防直径>2.5mm的固体异物。可选IP65 |
