MNS抽屉柜

一、 基础电气骨骼：承受高负载的“体格”

一台合格的开关柜，首先要有强悍的电气承载能力。MNS柜的设计标准严格遵循IEC60439及GB7251.1标准，其基础电气参数构成了设备稳定运行的“骨骼”：

• 额定工作电压：支持380V、660V，甚至可达690V，适应不同国家的工业标准。

• 额定绝缘电压：主流配置达到690V，部分核心部件或特殊设计可达1000V，为设备安全提供了充足的绝缘余量。

• 额定频率：兼容50Hz和60Hz电网系统，全球化适用性强。

二、 核心动力心脏：主母线与耐受能力

这是衡量MNS柜是否能胜任“总配电枢纽”的关键指标。

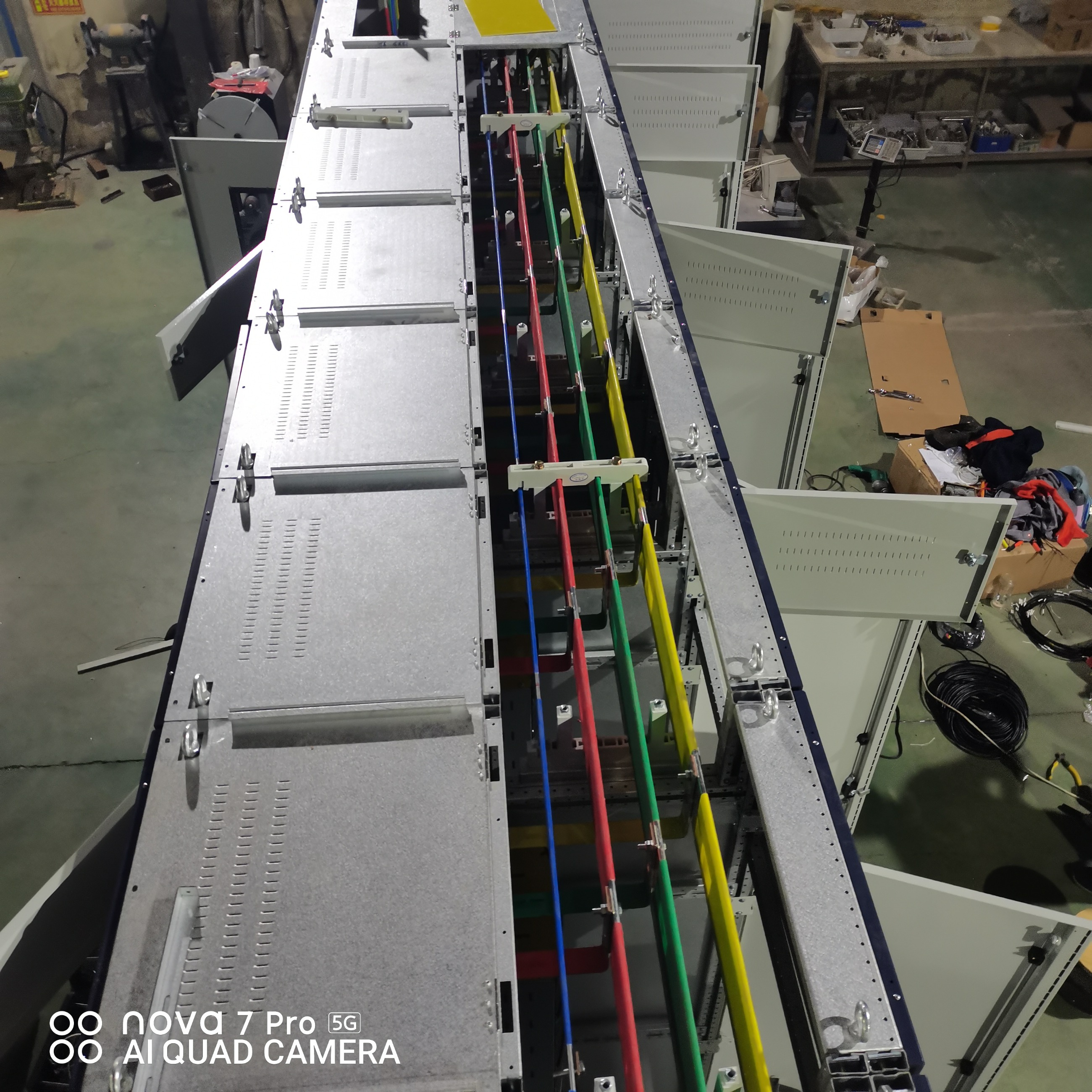

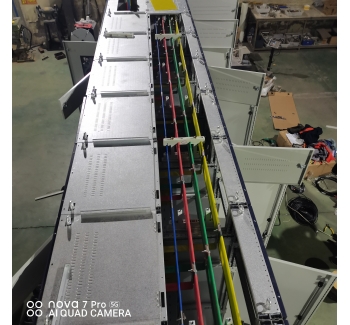

• 额定电流：主母线的额定电流通常可达4000A，而针对一些超大负荷场景（如大型数据中心或发电厂），通过特殊设计甚至可以扩展至6300A。垂直母线（用于分配电流至各抽屉）的额定电流通常为1000A至2000A。

• 短时耐受电流（Icw）：这是指柜体在短路故障时“扛得住”的能力。MNS柜的主母线通常能承受50kA、65kA，甚至高达100kA/1s的短路电流冲击。这意味着即便发生短路，柜体也能在故障被切除前保持结构完整，不会“粉身碎骨”。

• 峰值耐受电流（Ipk）：对应短路电流产生的巨大电动应力，MNS柜可承受105kA、136kA乃至220kA的峰值电流冲击。

三、 灵魂设计：25mm模数与抽屉单元

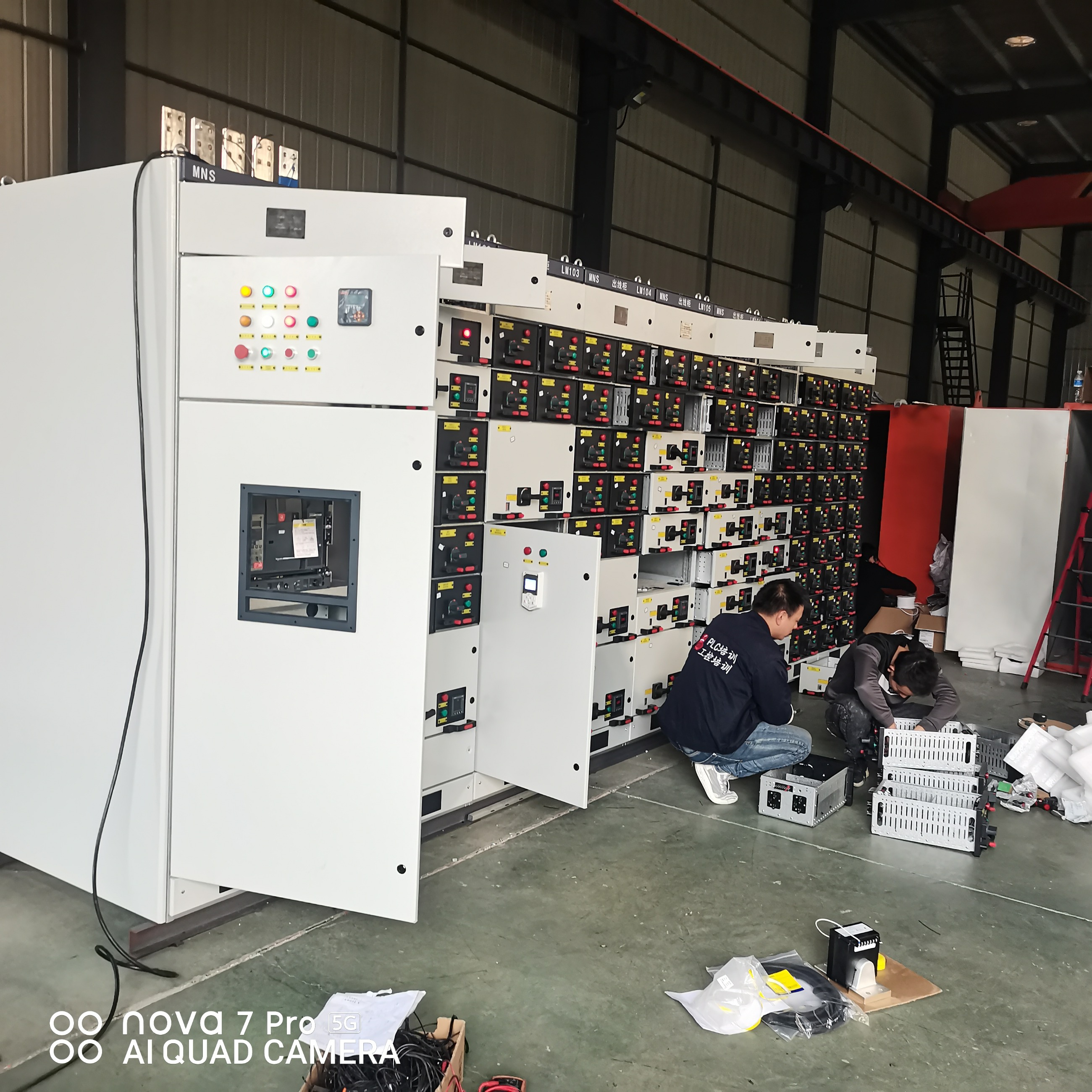

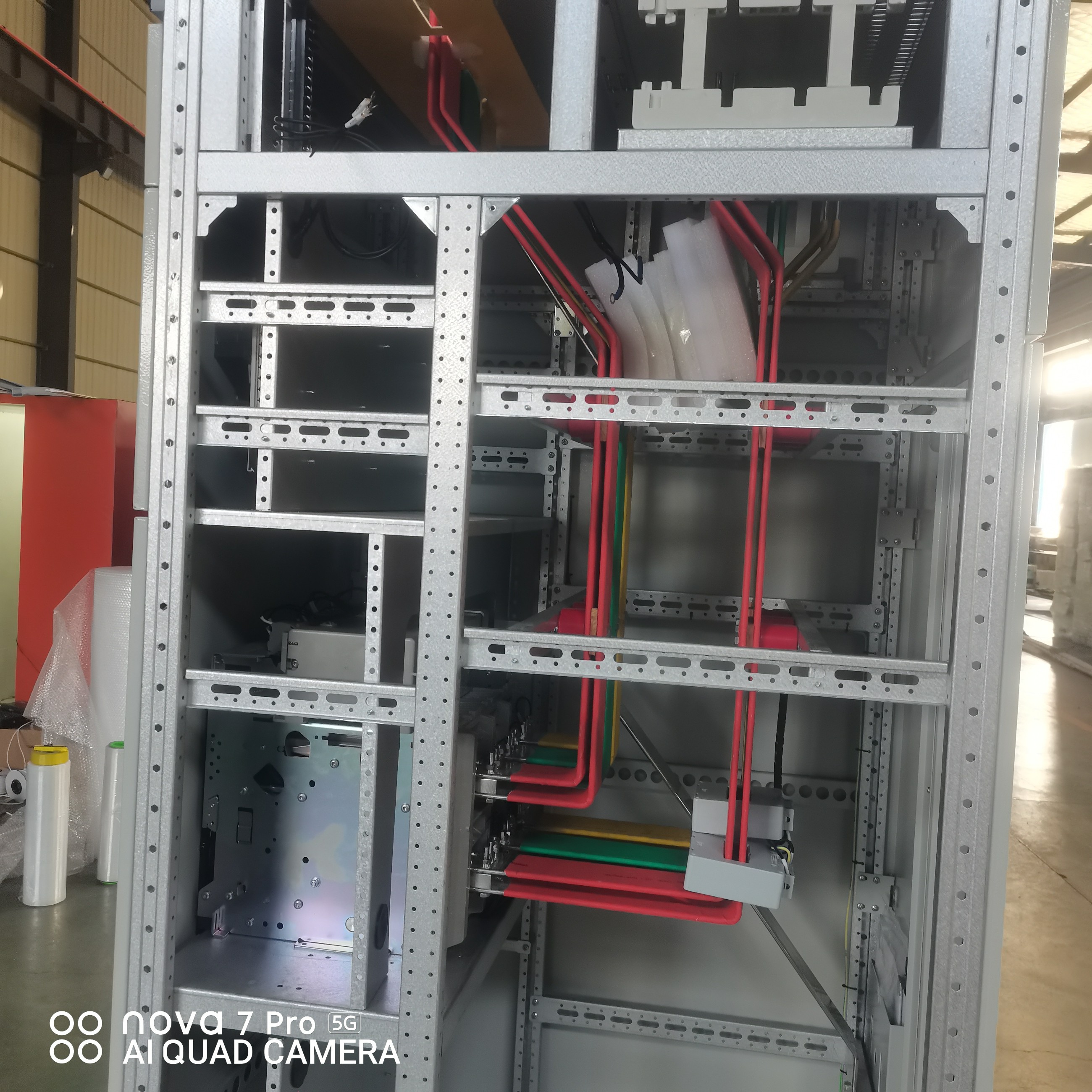

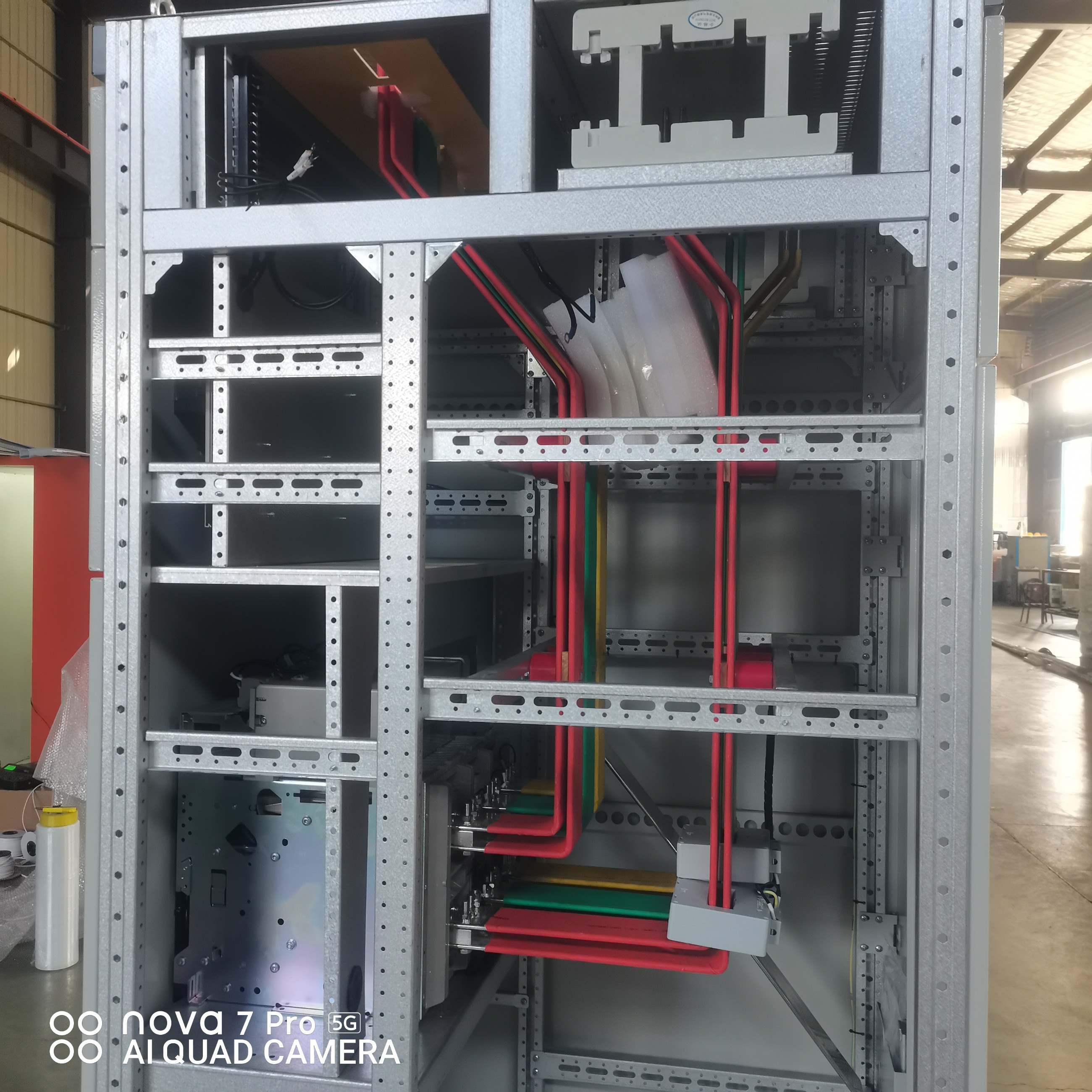

MNS最引以为傲的设计，是其以E=25mm为模数的C型型材结构。这种设计赋予了设备无与伦比的灵活性。

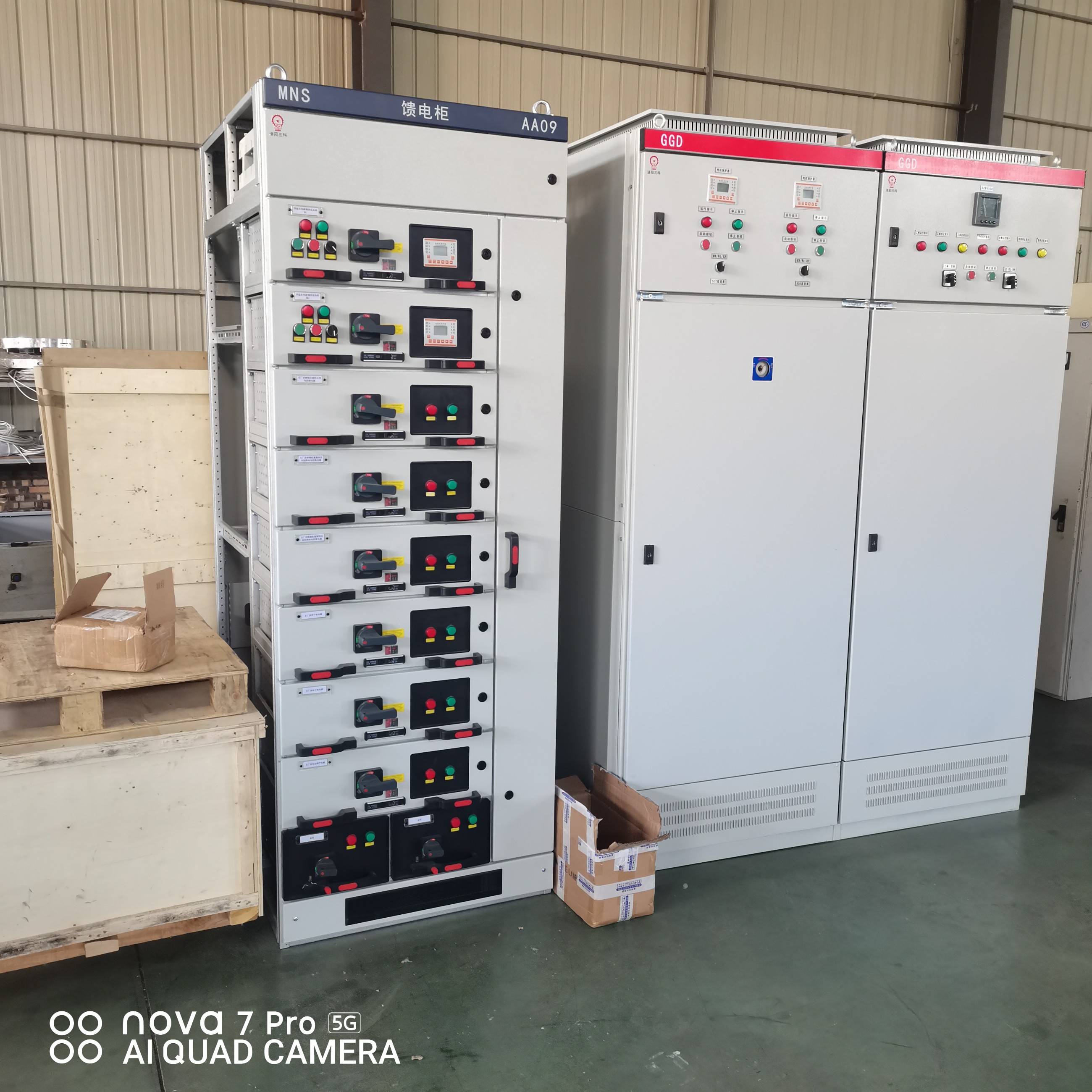

抽屉类型与配置

一个标准MNS柜体的有效安装高度为72E（即1800mm） 。在这个空间内，工程师可以像搭积木一样组合出多种抽屉：

• 8E/4 抽屉：高度仅为50mm（2个模数），宽度方向可四联排，最大回路电流通常为32A，适用于小功率控制或仪表回路。

• 8E/2 抽屉：高度100mm（4个模数），可并排安装2个单元，最大电流63A。

• 8E 抽屉：高度200mm（8个模数），这是标准单元，最大电流支持到250A左右。

• 16E、24E 抽屉：对应更大功率的回路，最大电流可达630A甚至更高。

得益于这种高密度的设计，单台MNS柜最多可以容纳36个出线回路（如36个8E/4抽屉），极大地节省了宝贵的配电室空间。

四、 安全与智能：三大位置与数字化

MNS柜的安全性体现在其精密的机械联锁上。每一个抽屉单元都具备清晰的“连接”、“试验”、“分离”三个明显位置：

• 分离位置：抽屉与主电路、辅助电路完全断开，确保检修安全。

• 试验位置：主电路断开，但控制电路接通，可进行不带电的动作测试。

• 连接位置：主辅电路完全接通，投入运行。

此外，随着数字化浪潮的推进，如今的MNS柜已经向MNS 3.0 Digital等智能化版本演进。通过嵌入智能传感单元和边缘管理器，它能够实时监测温湿度、触头磨损情况、电能质量等，并支持Modbus、Profibus乃至IEC61850协议，轻松接入云端运维平台。这不仅实现了从“被动维修”到“预测性维护”的跨越，更让配电系统成为工业互联网中的关键数据节点。
